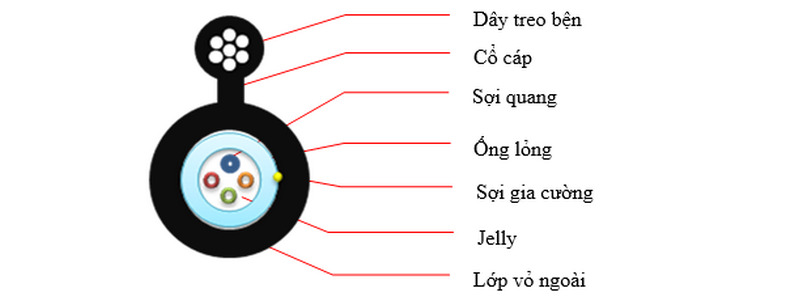

Cáp quang 4FO VINACAP Singlemode 4 Core, 4 sợi, 4 lõi treo ống lỏng

TT

TÊN

MÔ TẢ

1

Số sợi quang đã nhuộm màu

4FO

2

Ống lỏng

Vật liệu

Nhựa PBT (Polybutylene terephthalate)

Đường kính ngoài

≥ 1,8 mm

Đường kính trong

1,2 mm ± 0,1mm

Chất điền đầy

Thixotrophic Jelly Compound

3

Dây treo

Dây thép

7 sợi thép bện mạ kẽm ( Ф ≥ Ø 0,33mm x 7 sợi)

Kích thước cổ cáp

≥ 0,5x0,5 (mm)

Lớp bọc

 Nhựa PE, chiều dày ≥ 0,5 mm

4

Lớp vỏ

Vật liệu

 Nhựa PE

Độ dày trung bình

1,0 mm ± 0,1mm

Thành phần gia cường

Aramid Yarn

Số sợi quang trong dây thuê bao quang

Màu sợi quang trong dây thuê bao quang

1

NA (màu bất kỳ)

2

Màu kế tiếp của sợi 1 trong bảng mã màu

3

Màu kế tiếp của sợi 2 trong bảng mã màu

4

Màu kế tiếp của sợi 3 trong bảng mã màu

Thông số kỹ thuật

Đơn vị

Chỉ tiêu

Phương pháp đo

Hệ số suy hao

dB/km

£ 0,3 tại 1550nm

IEC 60793-1-40

£ 0,4 tại 1310nm 1625nm

Hệ số tán sắc

ps/nm.km

£ 3,5 tại 1310nm

£ 18 tại 1550nm

IEC 60793-1-42

Hệ số PMD

ps/km^1/2

£ 0,2

IEC 60793-1-42

Bước sóng tán sắc về không

nm

1300 £ l₀ £ 1324

IEC 60793-1-42

Độ dốc tán sắc

ps/nm².km

£ 0,092

IEC 60793-1-40

Bước sóng cắt

nm

lcc £ 1260

IEC 60793-1-44

Suy hao uốn cong

r (bán kính) = 30mm x 100 vòng

dB

£ 0,1 tại 1625nm

IEC 60793-1-47

Đường kính trường mode

mm

9,2 ± 0,4 tại 1310nm

IEC 60793-1-45

Tâm sai trường mốt

mm

£ 0,5

IEC 60793-1-20

Đường kính lớp phản xạ

mm

125 ± 0,7

IEC 60793-1-20

Độ không tròn đều lớp phản xạ

%

£ 0,7

IEC 60793-1-20

Đường kính lớp phủ ngoài

mm

245 ± 10 (không màu)

250 ± 10 (đã nhuộm màu)

IEC 60793-1-21

Điểm suy hao tăng đột biến

dB

0,1

IEC 60793-1-40

Sức căng sợi quang

Gpa

≥ 0,69

IEC 60793-1-30

Thông số kỹ thuật

Đơn vị

Chỉ tiêu

Phương pháp đo

Hệ số suy hao

dB/km

1550nm

£ 0,3

IEC 60793-1-40

1490nm

£ 0,3

1310nm

£ 0,4

Hệ số tán sắc

ps/nm.km

£ 3,5 tại 1285nm đến 1330nm

£ 18 tại 1550nm

IEC 60793-1-42

Hệ số PMD

ps/km^1/2

£ 0,2

IEC 60793-1-42

Bước sóng tán sắc về không

nm

1300 £ l₀ £ 1324

IEC 60793-1-42

Độ dốc tán sắc

ps/nm².km

£ 0,092

IEC 60793-1-40

Bước sóng cắt

nm

lcc £ 1260

IEC 60793-1-44

Suy hao uốn cong

r (bán kính) = 15mm x 10 vòng

dB

£ 0,25 tại 1550nm

£ 0,1 tại 1625nm

IEC 60793-1-47

Đường kính trường mode

mm

8,6 ± 0,4 tại 1310nm

IEC 60793-1-45

Tâm sai trường mốt

mm

£ 0,5

IEC 60793-1-20

Đường kính lớp phản xạ

mm

125 ± 0,7

IEC 60793-1-20

Độ không tròn đều lớp phản xạ

%

£ 1,0

IEC 60793-1-20

Đường kính lớp phủ ngoài

mm

245 ± 5

IEC 60793-1-21

Điểm suy hao tăng đột biến

dB

0,1

IEC 60793-1-40

Sức căng sợi quang

Gpa

≥ 0,69

IEC 60793-1-30

Lớp vỏ sơ cấp sử dụng vật liệu chống ảnh hưởng của tia cực tím (chất acrylate), giảm thiểu tác động của môi trường ngoài.

Lớp vỏ sơ cấp trước khi nhuộm mầu có đường kính danh định là 245 µm ± 10 µm, sau khi nhuộm mầu có đường kính danh định 250 µm ± 10 µm sử dụng loại mực bền theo thời gian.

Khi thực hiện hàn nối, lớp vỏ sơ cấp phải có thể tách dễ dàng ra khỏi sợi mà không cần dùng hóa chất và không gây ảnh hưởng đến sợi.

TT

PHÉP THỬ

PHƯƠNG PHÁP THỬ VÀ TIÊU CHUẨN

1

Khả năng chịu căng

IEC 60794-1-2-E1

Đường kính trục cuốn: ≥ 30D (D= đường kính cáp)

Tải thử liên tục: 500N trong 5 phút.

Kết quả:

Cáp không bị vỡ vỏ, sợi không bị đứt, tăng suy hao: £ 0,2dB (tại bước sóng 1310nm,1490nm,1550nm), độ giãn của dây không quá 0,25%

2

Khả năng chịu ép

IEC 60794-1-2-E3

Lực thử: 100N/1cm trong 1 phút và 50N/1cm trong 10 phút

Số điểm thử: 1

Kết quả:

Cáp không bị vỡ vỏ, sợi không bị đứt, tăng suy hao: £ 0,2 dB (tại bước sóng 1310nm,1490nm,1550nm).

3

 Khả năng chịu va đập

IEC 60794-1-2-E4

Độ cao của búa: 100cm; Trọng lượng búa: 0,3kg;

Đầu búa có đường kính: 25 mm

Số điểm thử: 25 điểm (cách nhau 10cm)

Kết quả:

Cáp không bị vỡ vỏ, sợi không bị đứt, tăng suy hao: £ 0,2 dB (tại bước sóng 1310nm,1490nm,1550nm).

4

Khả năng chịu uốn cong

IEC 60794-1-2-E6

Đường kính trục uốn: ≥ 20D (D = Đường kính cáp)

Góc uốn: ± 90°; Số chu kỳ: 25 chu kỳ

Kết quả:

Cáp không bị vỡ vỏ, sợi không bị đứt, tăng suy hao: £ 0,2 dB (tại bước sóng 1310nm,1490nm,1550nm).

5

Khả năng chịu xoắn

IEC 60794-1-2-E7

Chiều dài thử xoắn: £ 2m; Số chu kỳ: 10 chu kỳ

Góc xoắn: ± 180°; Tải dọc trục 40N

Kết quả:

Cáp không bị vỡ vỏ, sợi không bị đứt, vỏ không bị rạn nứt khi nhìn qua kính phóng đại lên 5 lần

6

Khả năng chịu nhiệt

IEC 60794-1-2-F1

Chu trình nhiệt: 23°C ® -30°C ® +60°C ® 23°C

Thời gian tại mỗi chu kỳ: 24 giờ

Kết quả:

Độ tăng suy hao: ≤ 0,2dB/km (bước sóng 1310nm, 1490nm, 1550nm).

7

Thử độ chảy của hợp chất điền đầy

IEC 60794-1-2-E14

Chiều dài mẫu thử: 0,3m, một đầu đã tuốt vỏ cáp sấp sỉ 80mm và treo ngược trong buồng thử

Thời gian thử: 24h; Nhiệt độ thử 60⁰C

Kết quả:

Chất độn đầy ở mẫu thử không bị chảy rơi xuống;

Các sợi quang ở ống lỏng giữ nguyên vị trí không bị rơi.

8

Khả năng chống thấm

IEC 60794-1-2-F5

Chiều dài mẫu thử: 3m; Chiều cao cột nước: 1m

Thời gian thử: 24 giờ

Kết quả:

Nước không bị thấm qua mẫu thử

Thông số kỹ thuật

Chi tiêu

Tải trọng cho phép lớn nhất khi lắp đặt

500N

Tải trọng cho phép lớn nhất khi làm việc

400N

Khả năng chịu nén

≥ 500N/10cm

Dải nhiệt độ khi lắp đặt

-5 ^oC ~ 65 ^oC

Dải nhiệt độ khi làm việc

-10 ^oC ~ 65 ^oC

Bán kính uốn cong nhỏ nhất cho phép khi lắp đặt

10 lần đường kính dây

Bán kính uốn cong nhỏ nhất cho phép sau khi lắp đặt

20 lần đường kính dây
