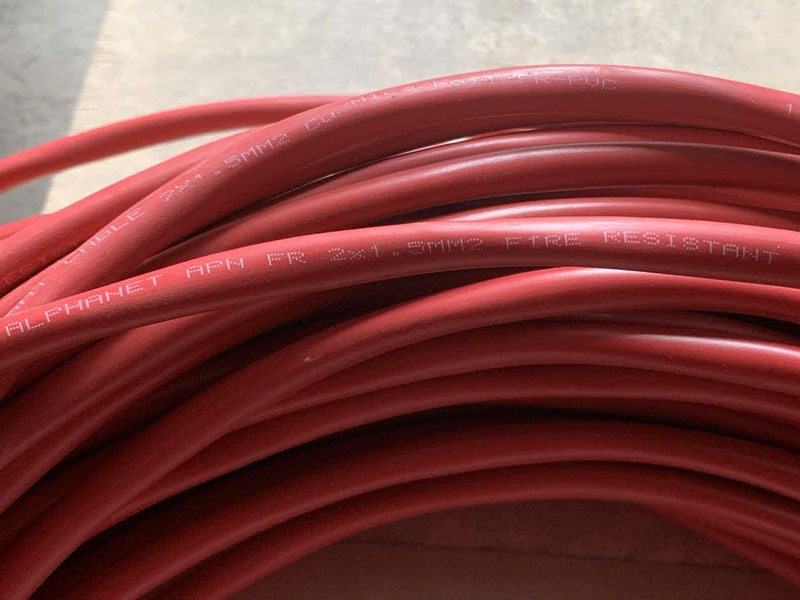

Cáp chống cháy chống nhiễu Alphanet 2x1.5 APN215SFFRL

Cáp APN215SFFRL là giải pháp lý tưởng cho các hệ thống yêu cầu chống cháy, chống nhiễu và an toàn cao. Với vỏ LSZH và Silicone, sản phẩm này không chỉ giúp bảo vệ con người nhờ khả năng giảm khói độc, mà còn đảm bảo truyền tín hiệu ổn định ngay cả trong điều kiện nhiệt độ cao. Cấu trúc 2 lõi đồng mềm xoắn đôi kết hợp với lớp chắn nhôm và dây thoát nhiễu đồng mạ thiếc giúp tăng cường khả năng chống nhiễu.

Cáp chống cháy chống nhiễu Alphanet 2x1.5 APN215SFFRL phù hợp với nhiều ứng dụng quan trọng như hệ thống báo cháy, giám sát an ninh, tự động hóa công nghiệp và công trình công cộng. Với tiêu chuẩn IEC 60331-21 và khả năng chịu nhiệt từ -60°C đến 180°C, APN215SFFRL đảm bảo hoạt động bền bỉ và ổn định. Đây là lựa chọn đáng tin cậy cho những công trình đòi hỏi mức độ an toàn cao, mang lại sự an tâm và hiệu suất tối ưu.

1. Ứng dụng thường gặp

• Hệ thống báo cháy: Kết nối cảm biến khói, còi báo động, trung tâm điều khiển trong các tòa nhà, nhà máy.
• Hệ thống an ninh: Truyền tín hiệu cho camera giám sát, hệ thống kiểm soát ra vào.
• Truyền tín hiệu điều khiển: Dùng trong tự động hóa công nghiệp, kết nối giữa các thiết bị PLC, relay.
• Công trình công cộng & bệnh viện: Do tính an toàn cao, cáp phù hợp để lắp đặt tại những nơi có yêu cầu nghiêm ngặt về phòng cháy chữa cháy.

2. Cấu trúc cáp chống cháy chống nhiễu Alphanet 2x1.5 APN215SFFRL

• Số lõi: 2 lõi xoắn thành một cặp
• Mã màu lõi: Đen/Đỏ
• Màu vỏ ngoài: Đỏ
• Lớp chống nhiễu: Có lớp chắn bảo vệ

3. Thông số kỹ thuật

3.1. Dây dẫn

• Tiêu chuẩn tuân thủ: IEC 60228 - Lớp 5
• Chất liệu: Đồng mềm ủ (Plain annealed copper)
• Tiết diện danh nghĩa: 1.50 mm²
• Đường kính tối đa của sợi: 0.26 mm
• Cấu trúc dây dẫn: 30/0.24 mm
• Đường kính danh nghĩa dây dẫn: 1.52 mm

3.2. Cách điện

• Tiêu chuẩn tuân thủ: IEC 60331-21
• Chất liệu: Cao su silicone
• Độ dày danh nghĩa: 0.54 mm
• Độ dày tối thiểu: 0.51 mm
• Độ dày tối đa: 0.57 mm

3.3. Lớp phân cách

• Chất liệu: Băng Polyester trong suốt
• Độ dày: 0.025 mm
• Độ chồng lấp: 25%

3.4. Dây thoát nhiễu (Drain Wire)

• Chất liệu: Đồng mạ thiếc (TC-Tinned copper)
• Cấu trúc: 7/0.18 mm

3.5. Lớp chắn nhiễu (Shielding)

• Chất liệu: Băng nhôm (Aluminum Tape)
• Độ dày: 0.035 mm
• Độ chồng lấp: 25%
• Đường kính tối đa sau lớp phân cách và chắn nhiễu: 5.8 mm

3.6. Vỏ ngoài (Sheath)

• Chất liệu: LSZH (Low Smoke Zero Halogen)
• Độ dày danh nghĩa: 0.8 mm
• Độ dày tối đa: 0.82 mm
• Đường kính tối đa của cáp: 7.4 mm

4. Đặc tính điện

• Điện áp làm việc: 300/500V
• Điện trở dây dẫn ở 20°C (tối đa): 12.8 Ω/km
• Kiểm tra điện áp AC (không đứt gãy): 1.5KV / 5 phút
• Điện cảm: 1.58 mH/km
• Điện dung (tối đa): 126 nF/km
• Điện trở cách điện: 0.010 GΩ·km
• Dòng điện tối đa khuyến nghị ở 25°C: 15.6A

5. Đặc tính cơ học

• Nhiệt độ làm việc: -60°C đến 180°C
• Bán kính uốn cong tối thiểu: 15 lần đường kính cáp (15xOD)
• Trọng lượng đồng: 24.7 kg/km
• Trọng lượng cáp tổng: 38 kg/km
